CONECTORES ROTATIVOS ELÉCTRICOS
“En Servotechnik, somos especialistas en soluciones de conectividad eléctrica para todo tipo de sistemas rotativos.”
¿Qué son los conectores rotativos?
Los conectores rotativos son sistemas electromecánicos que permiten la transmisión de potencia y señales eléctricas desde un elemento fijo a uno rotativo. También llamados juntas rotativas, colectores o escobillas giratorias, los conectores rotativos pueden ser utilizados en cualquier sistema electromecánico que requiera giros ilimitados, tanto continuos como intermitentes, mientras se transmite potencia o señales.
Los conectores rotativos pueden mejorar el rendimiento de una aplicación, simplificando el funcionamiento y eliminando cables que cuelguen que puedan ser dañados, bien por fatiga o bien por golpeo con zonas adyacentes.
Dependiendo del tipo de aplicación, tendrán unas características técnicas específicas para el correcto funcionamiento, siendo las más importantes las siguientes:
- Construcción más o menos robusta
- Grado de protección IP
- Vida útil o durabilidad (diferentes tecnologías de contacto)
- Con o sin necesidad mantenimiento
- Calidad de transmisión en los buses de comunicaciones y señales
- Necesidad o no de eje hueco o diámetro pasante
- Rango de velocidades de giro (rpm)
Líderes en conectores rotativos eléctricos para maquinaria industrial
Soporte técnico para el estudio, diseño y producción de conectores rotativos adaptado a tus necesidades.

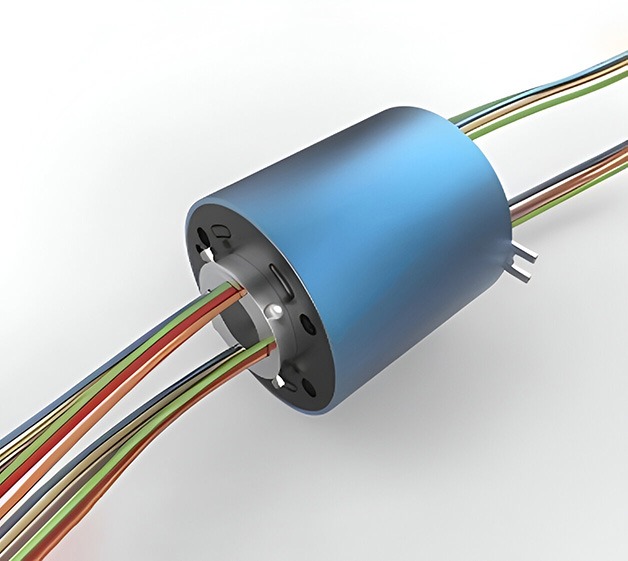

Modelos de conectores rotativos eléctricos
En Servotechnik, ofrecemos una amplia selección de conectores rotativos para distintas aplicaciones. Desde modelos estándar hasta soluciones mixtas y específicas para todo tipo de casos en específico, cada uno está diseñado para garantizar fiabilidad y adaptarse a las necesidades de tu industria.
Contáctanos y te asesoramos sobre todas las opciones disponibles y para elegir el modelo que mejor se ajuste a tus necesidades.
Ventajas y beneficios
Nuestros conectores rotativos, también llamados colectores o escobillas giratorias, destacan frente a la competencia por su gran calidad y precios asequibles. Principales beneficios de nuestros conectores rotativos eléctricos:
- Gran fiabilidad en la transmisión de señales eléctricas y buses de comunicación, debido a que la mayoría de los modelos utilizan una tecnología de contacto multifilamento (fiber brush) ó multi-contacto oro/oro. Ambas tecnologías presentan varios puntos de contacto por cada anillo colector.
- Estas tecnologías permiten una perfecta transmisión de señales digitales, analógicas y de la mayoría de buses de comunicaciones, a grandes velocidades de transmisión.
- No necesitan lubricación y tienen una larga vida debido a que presentan un desgaste mínimo en las superficies de contacto. Cuentan con una elevada densidad de potencia por circuito, una muy baja resistencia de contacto dinámico (ruido), por lo que apenas aparecen partículas debido al desgaste por rozamiento y se consiguen elevadas velocidades de rotación.
¿Por qué nuestros conectores rotativos no necesitan mantenimiento?
Nuestros conectores rotativos utilizan una tecnología de contacto interior multifilamento o “fiber brush” a base de anillos y escobillas de aleación con alto contenido en plata, con varios puntos de contacto por cada anillo colector. Cada escobilla tiene 12 filamentos y hay 2 escobillas por cada anillo colector.
Por lo tanto, la presión de cada escobilla se reparte entre esos 12 filamentos, por lo que la capa de plata del anillo sufre un menor desgaste por cada giro del rotor del conector rotativo. Esto supone que esta tecnología es la que presenta una mayor vida de todas las tecnologías existentes en el mercado a base de anillos rozantes.
Esta tecnología apenas genera partículas como consecuencia del desgaste, con lo que se evita que se contaminen los conectores rotativos, y se eliminan las operaciones de mantenimiento de cambio de escobillas.
Permite una perfecta transmisión de señales digitales, analógicas y de la mayoría de buses de comunicaciones, a grandes velocidades de transmisión.
Cómo especificar un conector rotativo eléctrico
Para especificar un conector rotativo necesitamos saber los siguientes datos:
- Si es o no necesario eje hueco en el conector rotativo, y diámetro del mismo. El eje hueco puede ser necesario o bien porque haya que atravesar el colector con tubos neumáticos o hidráulicos, o bien porque sea necesario montarlo sobre el eje de giro de la aplicación.
- Diámetro exterior máximo del conector rotativo; es decir, si tenemos alguna limitación de tamaño.
- Tipo y número de señales a transmitir: si son buses de comunicaciones, señales de control o potencia, con sus intensidades y voltajes.
- Número total de anillos necesarios (si se requieren algunos de repuesto)
- Velocidad de rotación del eje de giro de la aplicación.
- Grado de protección IP de la aplicación.
- Indicar si hay requisitos especiales de temperatura, humedad, vibración, etc…
Líderes en conectores rotativos eléctricos para maquinaria industrial
Soporte técnico para el estudio, diseño y producción de conectores rotativos adaptado a tus necesidades.
Transmisión de señales analógicas, digitales y buses de comunicación hasta 3 GBs
La mayoría de los conectores rotativos industriales son adecuados para transmitir señales analógicas y digitales estándar y buses de comunicación de baja velocidad, tales como Profibus, CAN-Bus, RS-485, RS-422, y Device-Net
Pero nosotros hemos dado un paso adelante, y manteniendo nuestra tecnología interior “Multifilamento”, hemos modificado la estructura interior de los equipos (forma y dimensiones de los anillos, separación y tamaño de los dieléctricos, cableados especiales adaptados a cada tipo de bus de comunicación…) consiguiendo así reducir las impedancias totales de cada camino eléctrico y, por tanto, haciendo posible transmitir a la perfección buses actuales y de altas exigencias:
- Ethernet / Ethercat
- Profinet
- Sercos
- Drive Cliq
- POWERLINK
- Comunicación I/O link
- Comunicación USB
No sólo de pequeño tamaño, sino también en modelos que tienen hasta un diámetro exterior de 400 mm, y un diámetro interior o eje hueco de 200 mm.
Aplicaciones más comunes de los conectores rotativos
- Aerogeneradores eólicos
- Torretas giratorias para vehículos militares
- Máquinas de control numérico (CNC)
- Radares
- Centros de mecanizado, mesas rotativas y torretas giratorias
- CCTV: cámaras rotativas para circuitos cerrados de TV
- Maquinaria de embalaje y de paletizado
- Equipos de iluminación rotativos
- Robótica (finales de carrera, brazos, sistema de visión, sensores)
- Puertas giratorias
- Otros: enrolladores de cables, equipos de comprobación, frenos magnéticos, maquinaria para atracciones y ferias, equipos para display, equipos médicos, centrifugadoras…
Normativas Europeas – Grados de protección IP garantizado
Todos los colectores tienen definido un grado de protección IP, que siempre aparece en sus hojas de especificaciones técnicas. Nos adaptamos en cada modelo al grado IP que requiera el cliente.
Nuestro perfecto conocimiento de los elementos que componen un conector rotativo y la gran experiencia en el sector nos avalan. Gracias a ello hemos desarrollado nuestras propias gamas con el fin de satisfacer las necesidades de nuestros clientes.
Desde Servotechnik te proporcionamos nuestro soporte técnico pata el estudio, diseño y producción del conector rotativo eléctrico adaptado a tus necesidades.
En caso de necesidad de entrega rápida, disponemos stock en nuestros almacenes de Madrid, de una gama completa de conectores rotativos eléctricos, tanto con eje hueco, como si eje hueco.
